트라이던트 mmu개조중(HTLF)

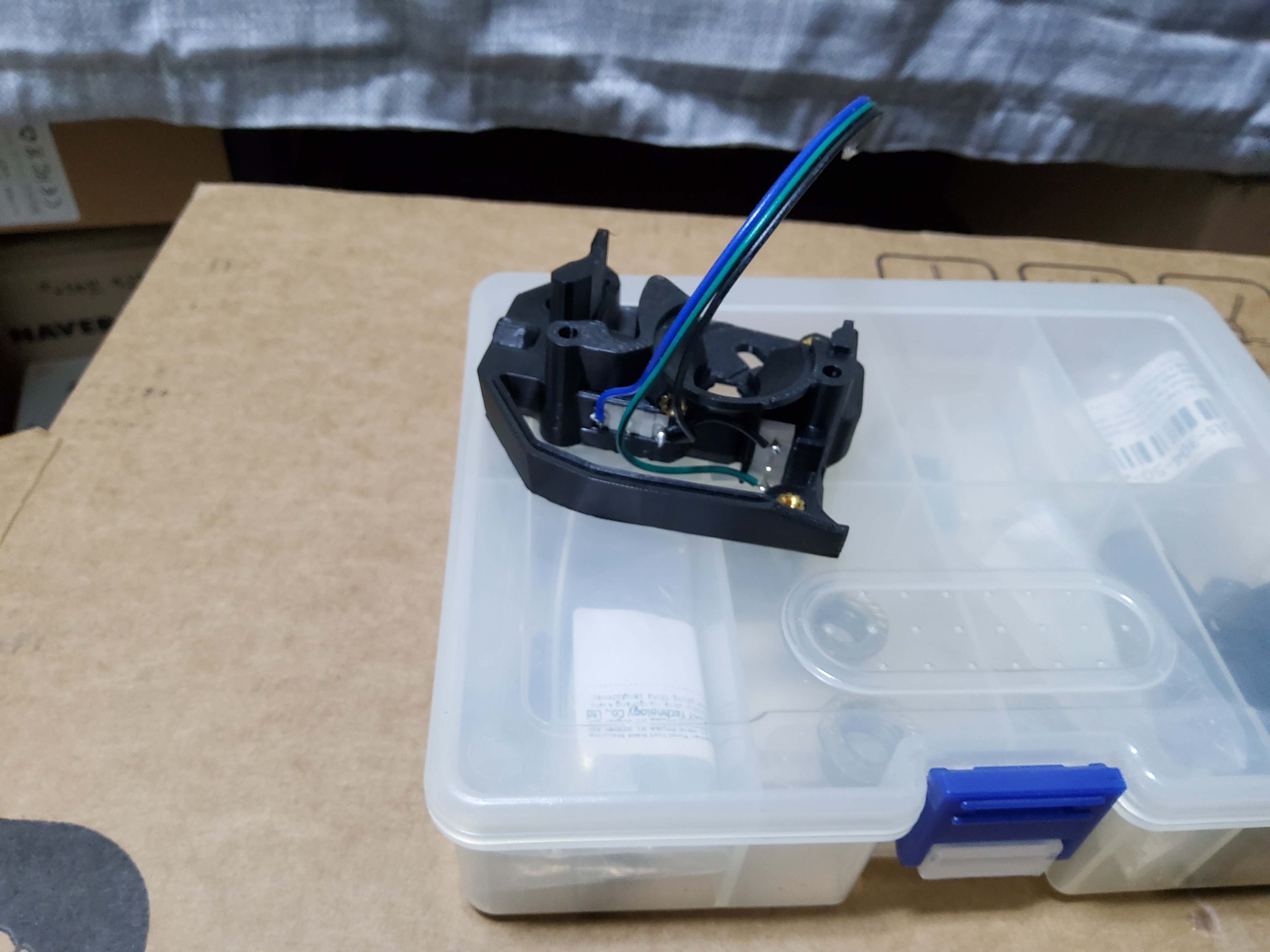

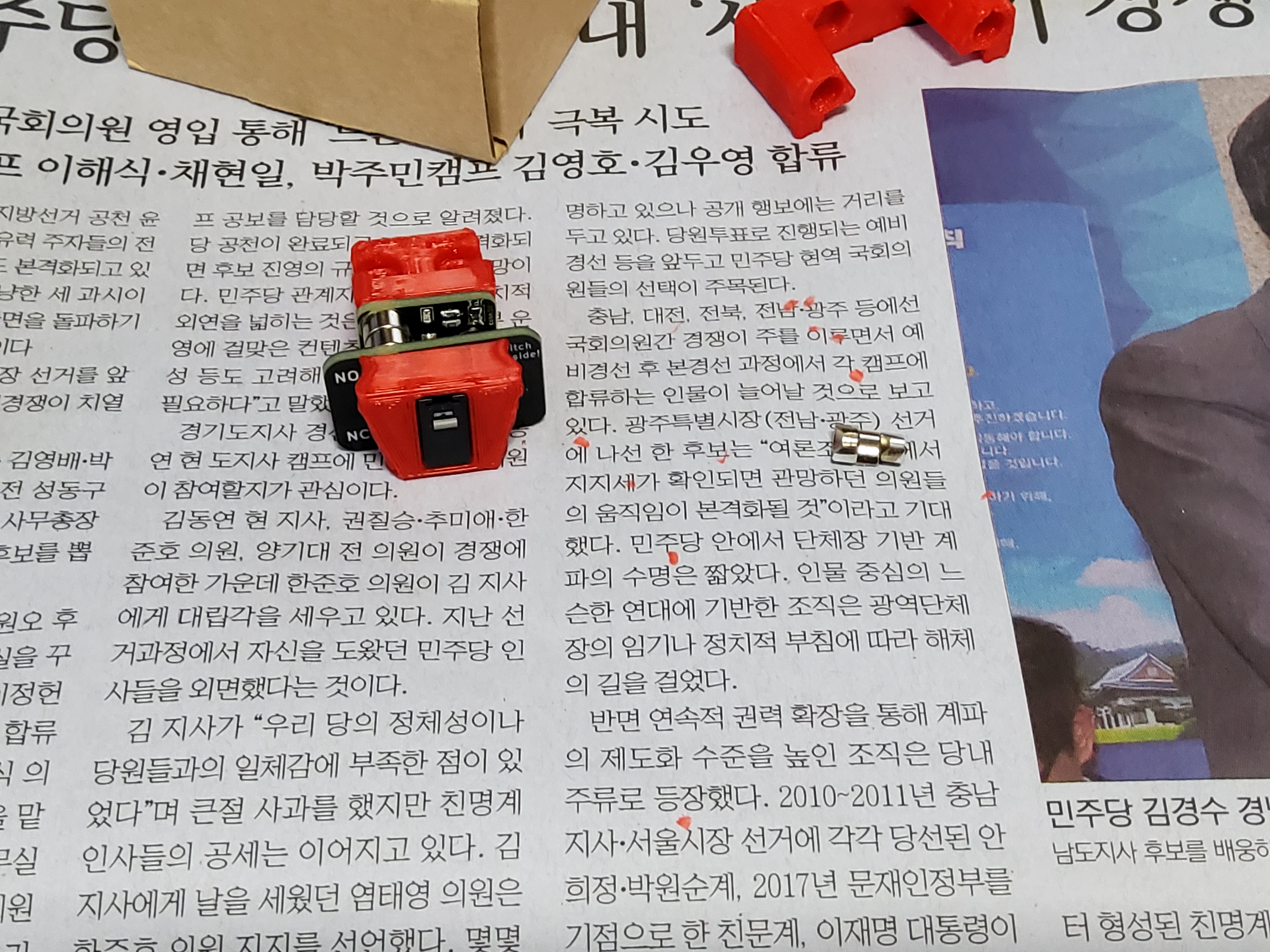

일단 해먹은 bltouch를 대신해서 클리키를 달아줬습니다.

pcb클리키 키트를 사다 만들어서 하드웨어 작업은 크게 문제는 없었습니다.
테스트중 접시자석이 하나 깨지긴 했는데 다행히 여유분이 들어 있어서 괜찮았습니다.
사용중에 자석고정 하는 나사가 풀리면서 도킹/파킹이 틀어지는 문제가 있었습니다. 일단은 다시 조이고 넘어갔는데 또 그러면 다음에는 나사락 발라야 될듯합니다.
클리키작동은 꽤나 만족스러움.

결과적으로 x겐트리 + 스텔스버넌(커버제외)를 새로 다 뽑게 되었습니다.

기존 x겐트리는 bltouch부착용 모드 버전이라 순정을 다시 뽑아야했습니다.
좀 알아보니까 핫엔드쪽에 필라감지센서(스위치)를 달아야 될거 같아서 cw2는 필라감지센서가 달린버전으로 다시 뽑았습니다.

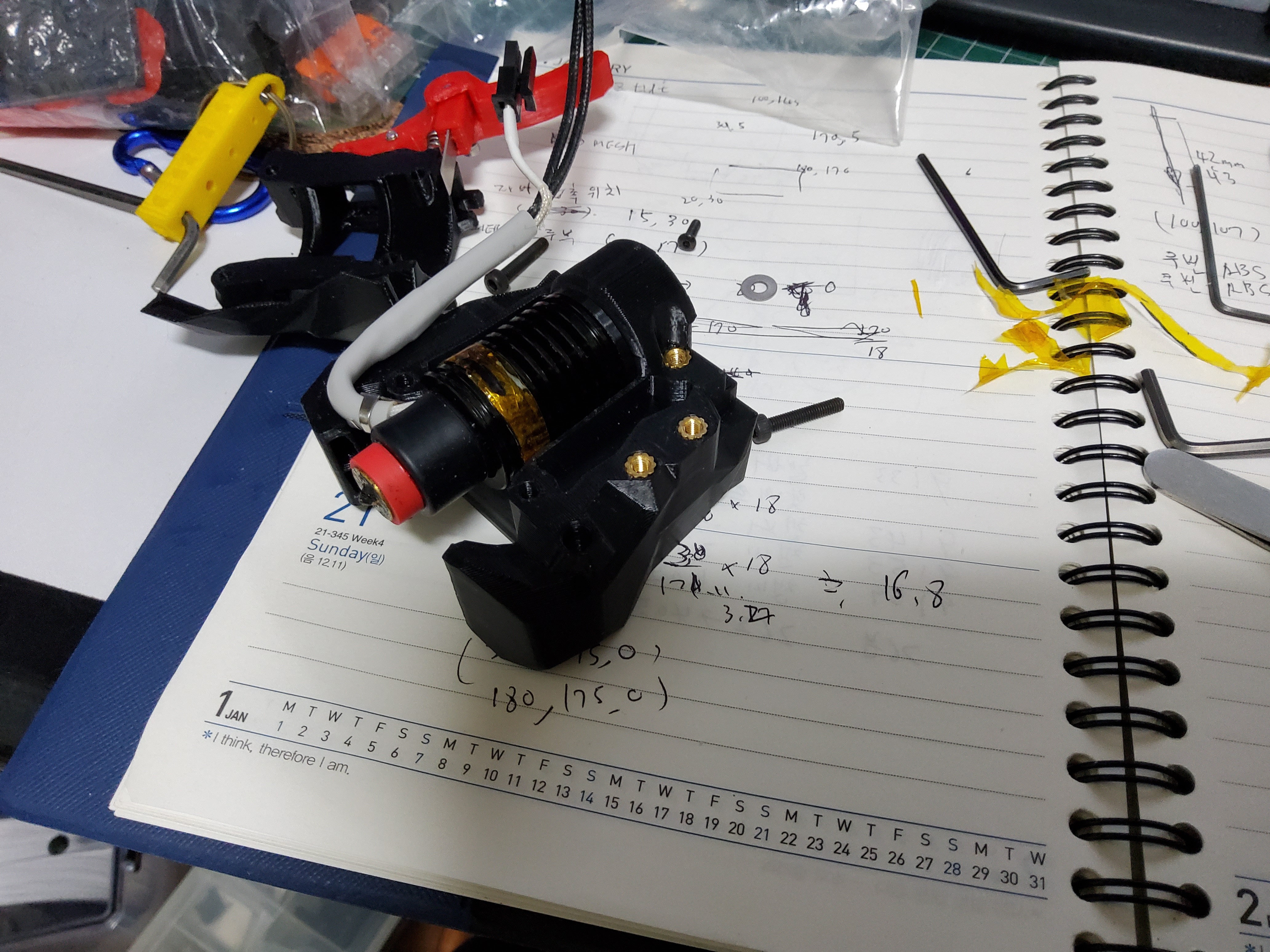

핫엔드는 e3d v6용에 억지로  revo v6짭을 억지로 끼운 결과 칼날이 끼어서 움직이지 않아서 Taz v6 filametrix mod로 다시 뽑아줬습니다. v6노즐 버전을 뽑아야하는데 그냥 버전으로 잘못뽑았는데 다시 출력하긴 아까워서 스페이서 만들어서 쓰기로 했습니다. 그리고 히트싱크팬이 바람이 아래로도 좀 새는거 같아서 테이프로 감아줬습니다.

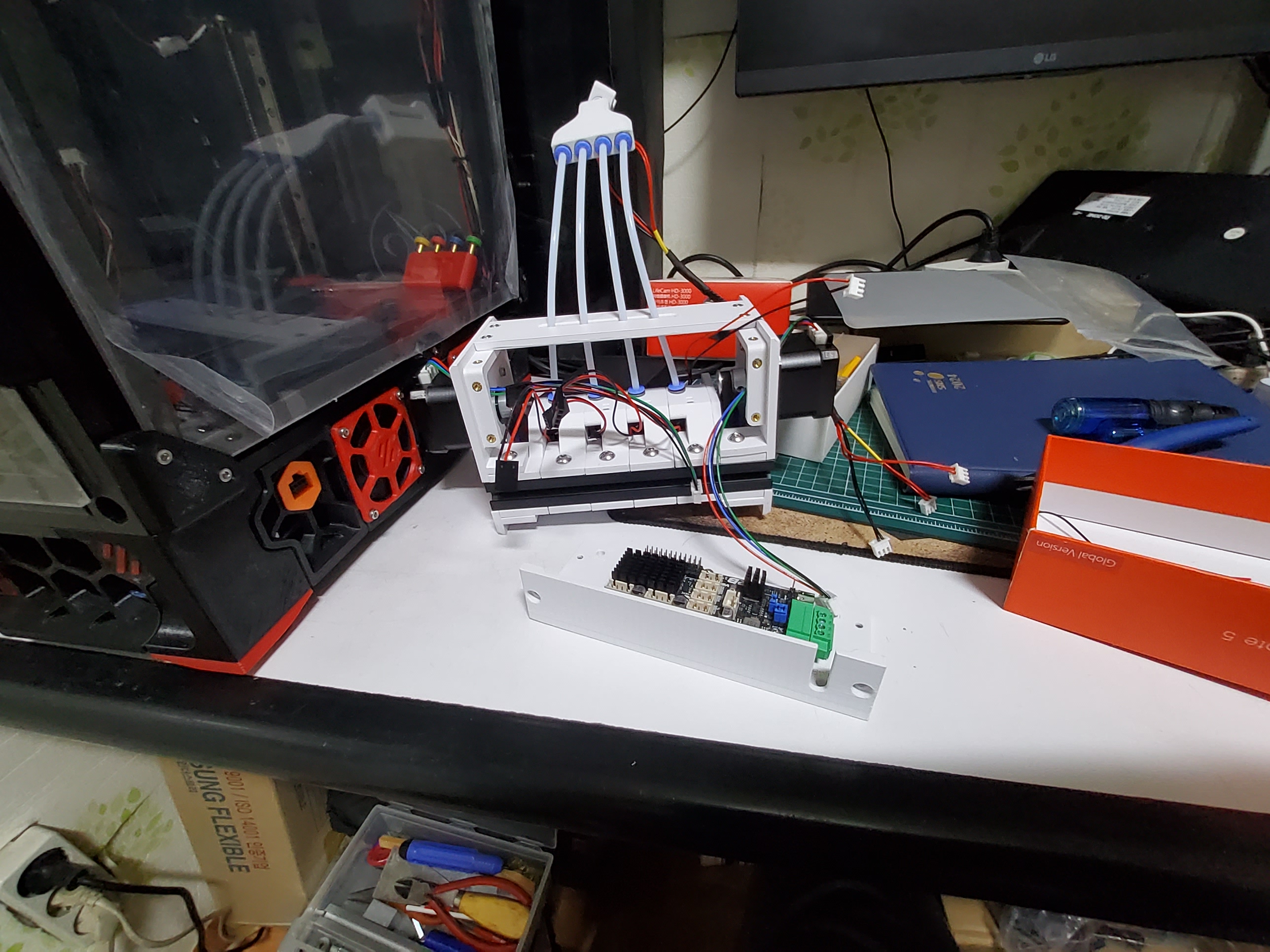

mmu는 처음에는 3ms를 생각했습니다만 너무 너저분할거 같아서 깔끔하게 htlf키트를 사다가 만들기로 했습니다.

외부연결을 깔끔하게 커넥터 하나로 때우려고 u2c모듈을 사다 달았습니다.
can설정이 메뉴얼하고 달라서 당황했는데 최신클리퍼에서는 뭔가 따로 해줄 필요가 없는듯합니다.그냥 되있어서 can id만 넣어줬습니다.

htlf조립은 키트사서 조립하는거라 딱히 문제 없었습니다. 출력은 abs+로 했는데 멘델 때는 abs랑 별차이를 못느꼈지만 챔버형 프린터로 출력하니 확실히 수축력의 차이가 느껴졌습니다.
레인 모듈이 좀 크게 나온것인지 밑판부품이 수축한것인지 밑판에 나사 조이는곳 4군데중 3개만 넣을수 있었습니다.

그리고 커버 led창 첫번째가 무너져서 나왔습니다.

창문부분 1mm도 안되는 두께로 Y자로 올라간다니 무슨 차력쇼냐고...
조립에서 문제는 이정도.

htlf메뉴얼에는 klipper afc add on을 설치하라고 했지만 확장성등을 생각해서 happyhare를 설치하기로 했습니다.
설치하고 돌려보니까 에러가 나서 감색해보니 클리퍼 버전이랑 안맞는 문제라고 합니다.
과감하게 클리퍼를 올 업데이트 했습니다.
이번에는 되던 sb led가 말썽.
일단 printer.cfg에서 mmu,led를 막으니 프린터가 동작은 됩니다. 일단 펌웨어 업데이트는 안해도 될듯하네요.
led문제에 대해 검색해보니 업데이트를 해야된다는거 같은데 자동업데이트는 했을건데 이번에는 수동으로 led 플러그인을 수동업글하니 문제가 해결됐습니다.
mmu를 넣으니 또다시 happyhare에서 에러가 발생힙니다. 에러메시지를 검색을 해서 문제를 하나씩 풀다보니 이제는 정상부팅이 됩니다.

센서(마이크로스위치)의 on/off세팅을 맞추고 있는데 compression스위치가 on에서 바뀌지 않습니다. 회로문제인지 해당 pin이 맛이 간것인지 아무래도 gpio를 다른것으로 바꿔야 될듯합니다.

그런 테스트중에 갑자기 프린터가 먹통이 되었습니다. 라즈베리파이는 작동을 하나 프린터보드가 작동을 안하는 상태.

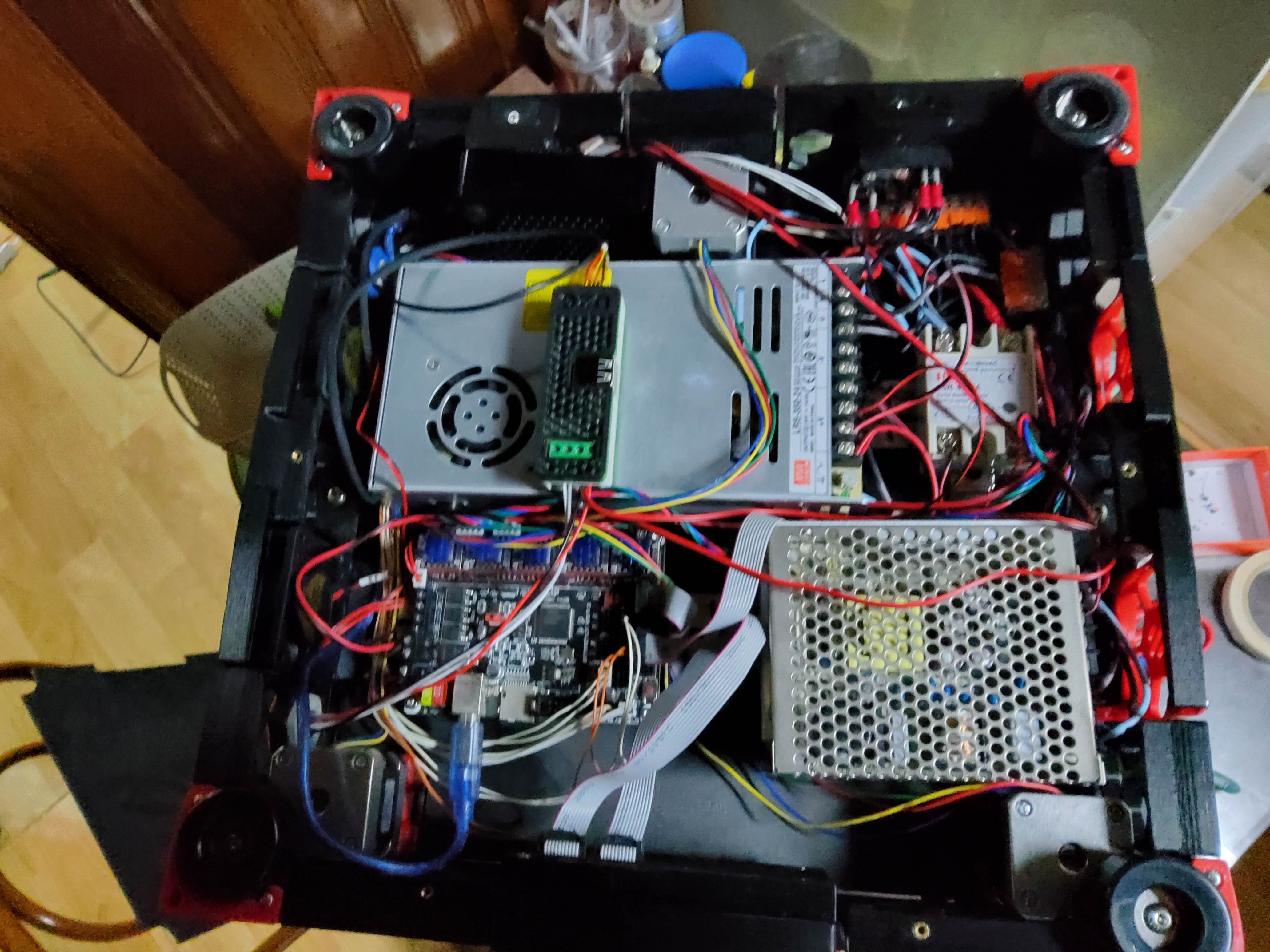

외부로 빼놓은 24v선을 찍어보니 7v나오는게 smps가 나간듯합니다. 지금 들어가 있는 smps가 작년에 소싱할때 중고로 사온 놈인듯한데 결과적으로 안좋은 거래였네요.
해결까지 htlf작업은 잠시 중단.
